Khung giá đỡ tấm pin năng lượng mặt trời có quan trọng không?

Khung giá đỡ tấm pin năng lượng mặt trời là thành phần thiết yếu quyết định hiệu suất và tuổi thọ của hệ thống điện mặt trời. Cấu trúc này không chỉ cố định tấm pin ở góc độ tối ưu để thu năng lượng tối đa mà còn phải chịu đựng gió bão, mưa lớn và tia UV trong suốt 25-30 năm vận hành. Việc chọn đúng loại khung đỡ ảnh hưởng trực tiếp đến sản lượng điện, chi phí bảo trì và độ an toàn của toàn bộ dự án. Bài viết này,  PAL Group sẽ hướng dẫn chi tiết về các loại khung đỡ, tiêu chí lựa chọn và phương pháp lắp đặt phù hợp với từng điều kiện cụ thể.

Khung đỡ tấm pin năng lượng mặt trời là gì?

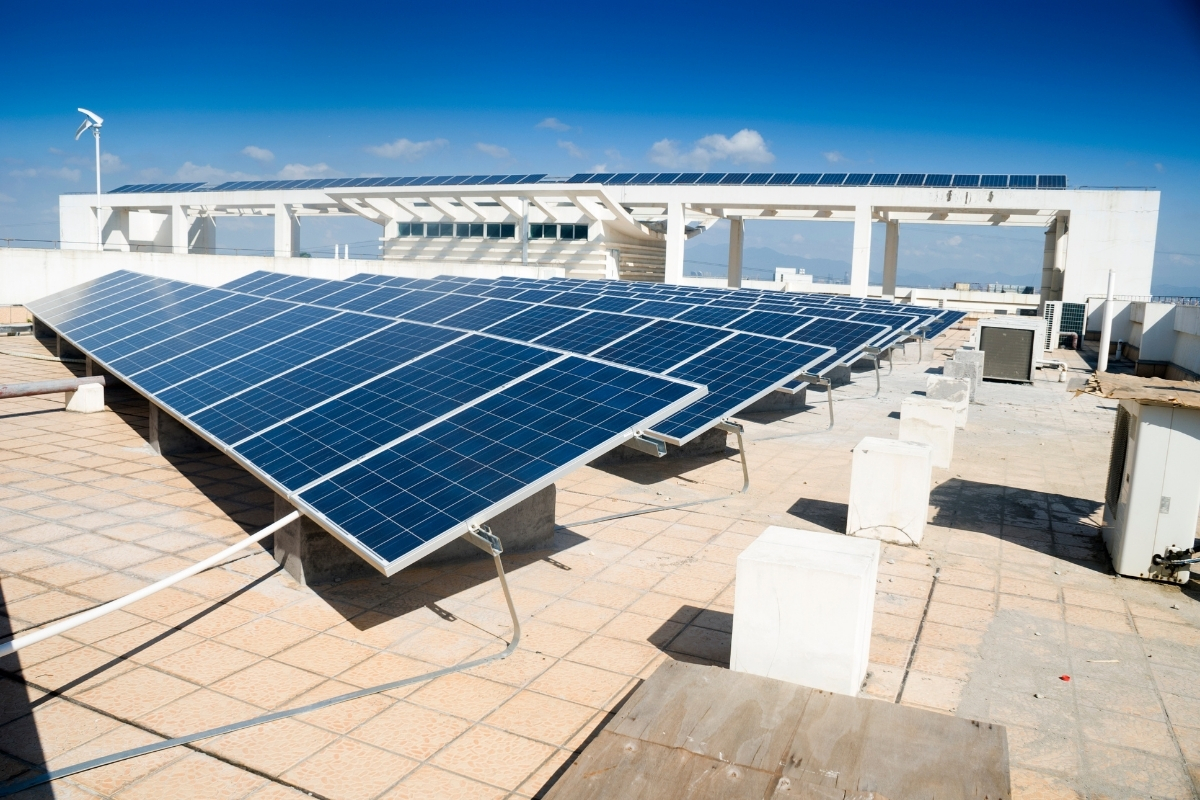

Khung đỡ tấm pin năng lượng mặt trời là hệ thống cấu trúc cơ khí được thiết kế để cố định và định vị các tấm pin photovoltaic ở góc nghiêng tối ưu nhằm tối đa hóa việc thu năng lượng mặt trời. Cấu trúc này bao gồm các thành phần chính như rail nhôm, kẹp giữ, bu-lông inox, và các chi tiết kết nối đặc biệt được gia công từ vật liệu chống ăn mòn cao cấp. Hệ thống khung đỡ hoạt động như xương sống của toàn bộ dự án, đảm bảo các tấm pin duy trì vị trí ổn định trong suốt thời gian khai thác dài hạn.

Về mặt kỹ thuật, khung giá đỡ tấm pin năng lượng mặt trời được phân loại thành hai nhóm chính: hệ thống cố định (fixed mounting system) và hệ thống theo dõi mặt trời (solar tracking system). Hệ thống cố định duy trì góc nghiêng không đổi được tính toán dựa trên vĩ độ địa lý và mùa trong năm, trong khi hệ thống theo dõi tự động điều chỉnh hướng và góc nghiêng của tấm pin theo quỹ đạo mặt trời để tối ưu hóa hiệu suất thu năng lượng. Mỗi loại có ưu nhược điểm riêng về chi phí đầu tư, độ phức tạp vận hành và hiệu suất năng lượng.

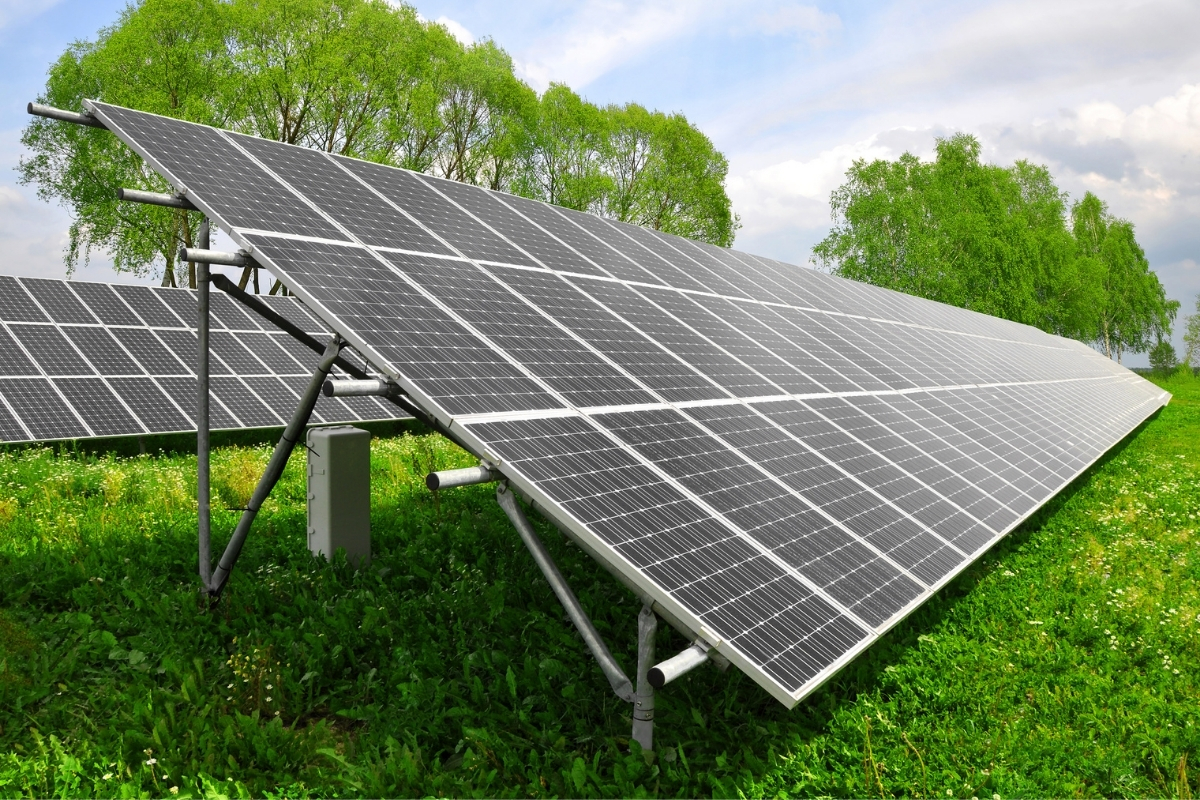

Vai trò của khung giá đỡ tấm pin năng lượng mặt trời

Khung giá đỡ tấm pin năng lượng mặt trời đóng vai trò thiết yếu trong việc đảm bảo hiệu suất và độ bền của hệ thống điện mặt trời. Các vai trò chính bao gồm:

Vai trò về mặt kỹ thuật:

• Cố định tấm pin ở vị trí tối ưu: Giữ các tấm pin ở góc nghiêng và hướng chính xác để thu nhận tối đa bức xạ mặt trời
• Phân bổ tải trọng: Phân bổ đều trọng lượng tấm pin lên nền móng hoặc cấu trúc chịu lực, ngăn chặn biến dạng
• Tạo thông gió tự nhiên: Duy trì khoảng cách phù hợp giữa tấm pin và bề mặt lắp đặt để giảm nhiệt độ hoạt động
• Chống chịu tác động môi trường: Bảo vệ tấm pin khỏi gió bão, mưa lớn và các điều kiện thời tiết khắc nghiệt

Vai trò về hiệu suất năng lượng:

• Tối ưu hóa góc thu năng lượng: Đảm bảo tấm pin luôn ở vị trí tối ưu để thu nhận nhiều ánh sáng mặt trời nhất
• Giảm tổn thất nhiệt: Mỗi 1°C tăng nhiệt độ có thể giảm 0,4-0,5% hiệu suất, khung đỡ giúp duy trì nhiệt độ thấp
• Tránh che bóng: Thiết kế khung đỡ hợp lý ngăn chặn hiện tượng che bóng giữa các tấm pin

Vai trò về an toàn và bảo trì:

• Tạo nền tảng an toàn: Cung cấp bề mặt vững chắc cho các hoạt động kiểm tra và bảo trì
• Dễ dàng tiếp cận: Thiết kế cho phép vệ sinh và sửa chữa mà không cần tháo dỡ toàn bộ hệ thống
• Giảm chi phí vận hành: Tăng độ sẵn sàng và giảm thời gian ngừng hoạt động của hệ thống

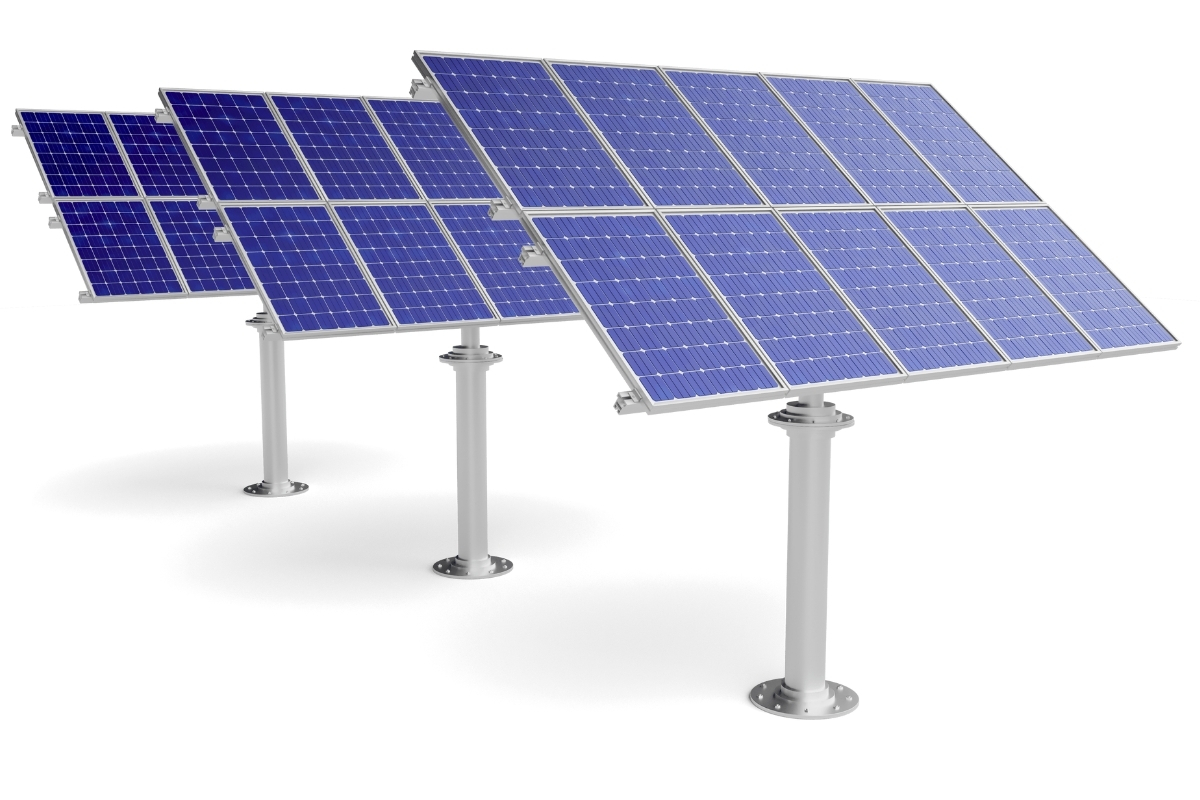

Các tiêu chí chọn khung giá đỡ tấm pin mặt trời

Việc lựa chọn khung giá đỡ phù hợp cần xem xét nhiều yếu tố kỹ thuật để đảm bảo hiệu suất tối ưu và độ bền lâu dài. Các tiêu chí quan trọng dưới đây mà bạn nên biết.

Tiêu chí về khả năng chịu lực:

• Tải trọng gió: Cấu trúc phải chịu được tốc độ gió 150-200 km/h tùy theo vùng khí hậu
• Tải trọng tuyết: Chịu được áp lực 1,5-3,0 kN/m² ở những khu vực có mùa đông khắc nghiệt
• Tải trọng tĩnh: Đảm bảo chịu được trọng lượng tấm pin và các thiết bị phụ trợ
• Tải trọng động: Khả năng chống rung động do gió và các tác động bên ngoài

Tiêu chí về vật liệu:

• Nhôm anodized: Trọng lượng nhẹ, chống ăn mòn tuyệt vời, phù hợp khí hậu nhiệt đới ẩm ướt
• Thép mạ kẽm nóng: Chi phí thấp, cường độ cao, thích hợp cho dự án quy mô lớn trên mặt đất
• Thép inox 316: Giá thành cao nhất, chống ăn mòn vượt trội trong môi trường biển
• Chất lượng phụ kiện: Bu-lông, đai ốc, kẹp giữ phải có khả năng chống gỉ cao

Tiêu chí về tính tương thích:

• Kích thước tấm pin: Khung đỡ phải phù hợp với kích thước tiêu chuẩn của tấm pin
• Trọng lượng tấm pin: Cấu trúc chịu lực phải đảm bảo an toàn với trọng lượng cụ thể
• Phương pháp lắp đặt: Tương thích với phương pháp cố định của tấm pin (kẹp, bu-lông)
• Hệ thống kết nối: Đảm bảo kết nối chắc chắn mà không gây ứng suất lên tấm pin

Tiêu chí về góc nghiêng và điều chỉnh:

• Góc nghiêng cố định: 10-20° phù hợp với vĩ độ Việt Nam (8°-23° Bắc)
• Khả năng điều chỉnh theo mùa: Tối ưu hóa hiệu suất trong mùa khô và mùa mưa
• Hướng lắp đặt: Ưu tiên hướng Nam để thu năng lượng tối đa
• Khoảng cách giữa các hàng: Tránh che bóng và đảm bảo thông gió

Tiêu chí về dễ lắp đặt và bảo trì:

• Thiết kế modular: Cho phép lắp ráp nhanh chóng và dễ dàng
• Hệ thống kẹp nhanh: Giảm thời gian và chi phí lắp đặt
• Khả năng tiếp cận: Thuận tiện cho các hoạt động vệ sinh và bảo trì
• Hướng dẫn chi tiết: Tài liệu kỹ thuật và video hướng dẫn đầy đủ

Những kiểu thiết kế khung đỡ tấm pin mặt trời phổ biến hiện nay

Các kiểu thiết kế khung đỡ tấm pin mặt trời hiện đại được phân loại chủ yếu theo vị trí lắp đặt và phương thức cố định, mỗi loại có những đặc điểm kỹ thuật và ứng dụng riêng biệt. Dưới đây là 3 vị trí lắp đặt phổ biến nhất:

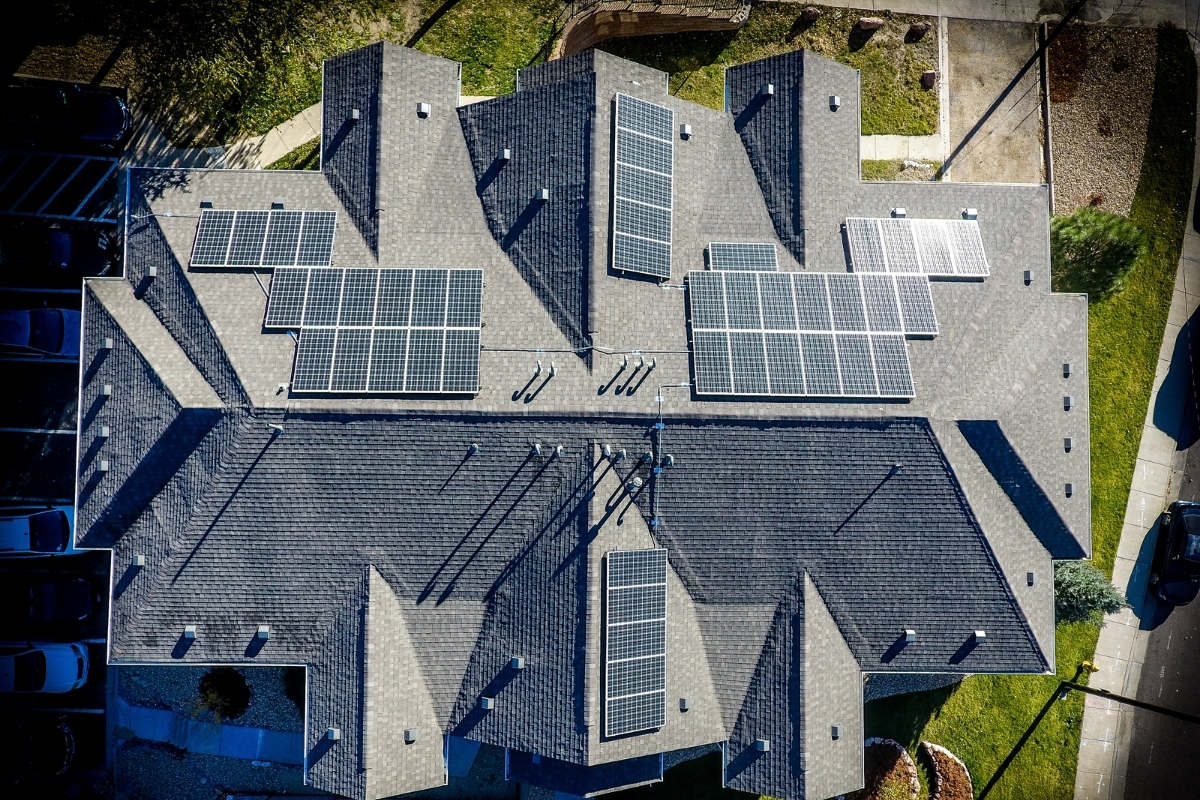

Lắp đặt ở mái nhà

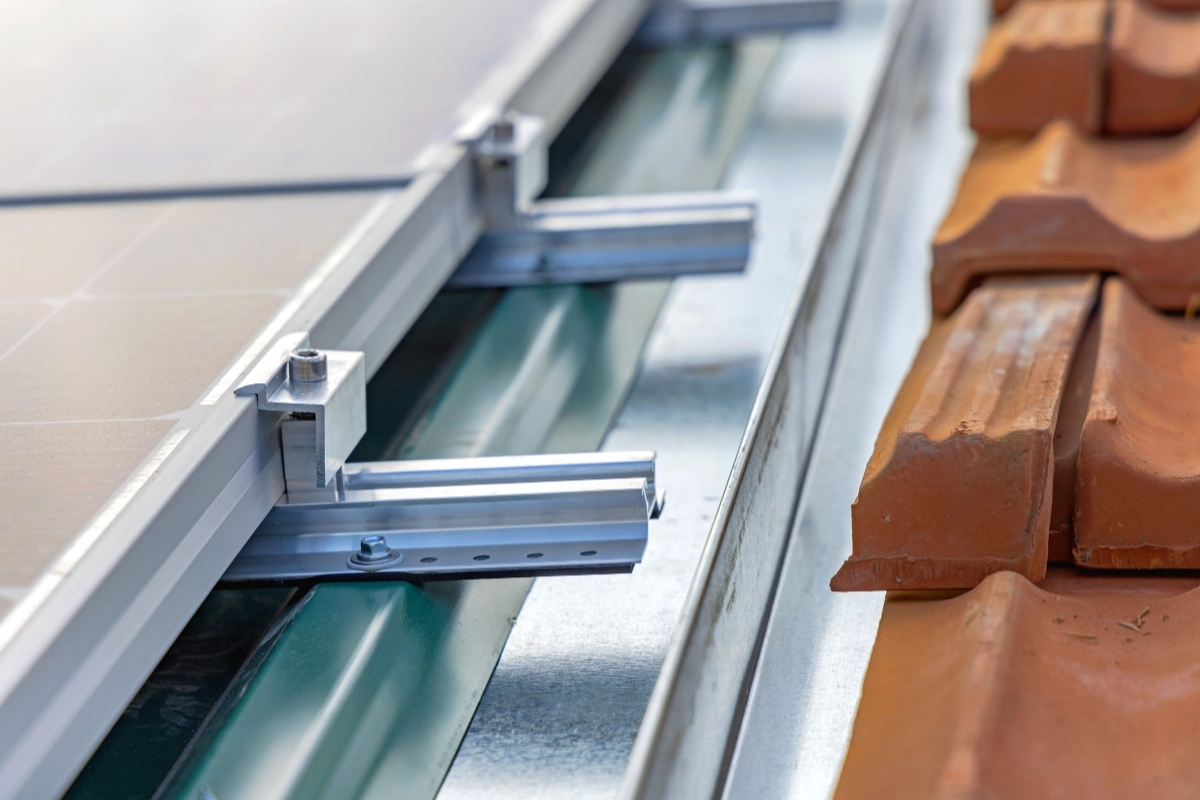

Hệ thống khung đỡ mái nhà được thiết kế phù hợp với từng loại mái cụ thể. Mái ngói sử dụng móc cài đặc biệt xuyên qua ngói mà không làm hỏng lớp chống thấm, với khoảng cách điểm cố định 1,2-1,5 mét. Mái tôn áp dụng hệ thống kẹp ôm sát profile mà không cần khoan lỗ, giảm thiểu nguy cơ thấm nước. Mái bê tông phẳng có thể cố định bằng bu-lông neo hóa học hoặc hệ thống ballast để bảo vệ màng chống thấm.

Khung đỡ mái nhà hiện đại tích hợp tính năng lắp đặt micro-inverter và power optimizer ngay trên cấu trúc, kèm hệ thống quản lý cáp gọn gàng đảm bảo an toàn điện và thẩm mỹ.

Lắp đặt ở mặt đất

Khung đỡ mặt đất cung cấp tính linh hoạt cao trong việc tối ưu góc nghiêng và hướng tấm pin. Hệ thống sử dụng móng cọc thép hoặc bê tông, với cọc thép xoắn được ưa chuộng do lắp đặt nhanh và ít tác động môi trường. Cấu trúc dạng bàn chứa 20-40 tấm pin mỗi bàn, góc nghiêng điều chỉnh từ 0-60°.

Hệ thống tracking nâng cao có thể tăng 15-25% sản lượng so với khung cố định. Single-axis tracker quay theo hướng đông-tây, dual-axis tracker điều chỉnh cả góc phương vị và độ cao, nhưng yêu cầu chi phí đầu tư cao hơn và bảo trì định kỳ.

Lắp đặt ở mặt nước

Khung đỡ floating solar sử dụng phao HDPE chống tia UV với tuổi thọ 25-30 năm. Hệ thống neo dây cáp polyester có độ đàn hồi phù hợp, cho phép di chuyển theo sóng nước mà không gây ứng suất lên tấm pin. Khoảng cách neo được tính toán theo diện tích hệ thống và đặc tính sóng.

Ưu điểm chính là hiệu suất cao hơn 10-15% do làm mát tự nhiên, giảm bay hơi nước và không chiếm đất canh tác. Hệ thống tích hợp inverter chống nước IP67 và cáp nối nổi chuyên dụng đảm bảo an toàn điện trong môi trường ẩm ướt.

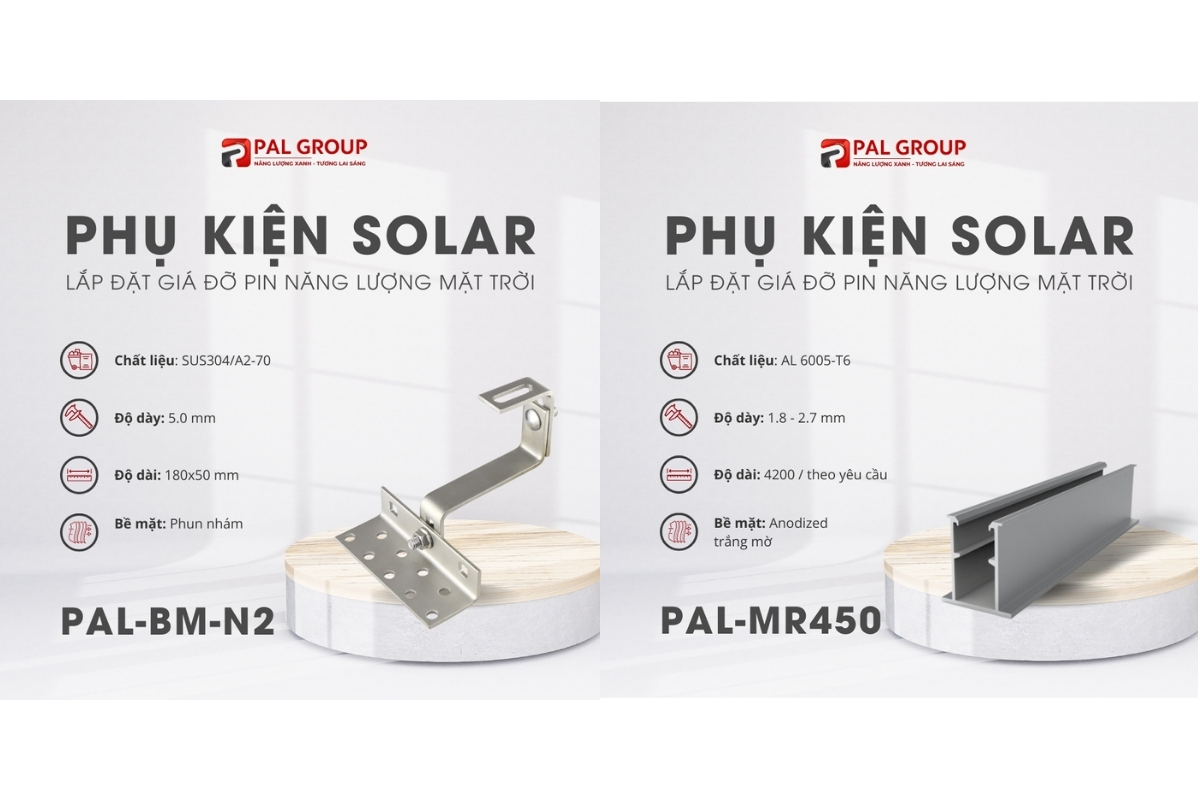

Mua phụ kiện lắp đặt chất lượng tại PAL Group

PAL Group cung cấp hệ thống phụ kiện lắp đặt tấm pin mặt trời đa dạng với chất lượng cao và giá cả cạnh tranh. Công ty chuyên phân phối các sản phẩm từ kẹp giữ, thanh rail nhôm đến các phụ kiện chuyên dụng cho nhiều loại mái khác nhau, đáp ứng mọi nhu cầu lắp đặt từ quy mô hộ gia đình đến dự án thương mại lớn. Dưới đây là một số sản phẩm nổi bật tại PAL Group.

Hệ thống rail và kẹp giữ:

• Thanh Rail Nhôm PAL-R45 và PAL-U30-5: Cấu trúc chính của khung đỡ với giá 240.408 ₫
• Kẹp giữa PAL-GT07 (10.000 ₫) và Kẹp giữa U PAL-MC40 (7.800 ₫): Cố định tấm pin an toàn
• Mini Rail PAL-MR45: Giải pháp linh hoạt cho không gian hạn chế
• Thanh nối Rail PAL-FSR21 (12.000 ₫): Kết nối các thanh rail liền mạch

Phụ kiện chuyên dụng theo loại mái:

• Kẹp sóng tôn PAL-CLK56 (22.500 ₫): Thiết kế đặc biệt cho mái tôn sóng
• Vít bắn tôn (1.400-1.900 ₫): Cố định trực tiếp lên mái tôn
• Vòng đệm vênh (200 ₫): Đảm bảo kín nước tại điểm khoan

Phụ kiện kỹ thuật:

• Kẹp dây pin PAL-CC-06 (1.800 ₫): Quản lý cáp gọn gàng
• Lá tiếp địa PAL-TĐ-01 (1.800 ₫): Đảm bảo an toàn điện
• Mũ phi cao su (500-700 ₫): Bảo vệ điểm kết nối

PAL Group cam kết cung cấp sản phẩm chính hãng với chế độ bảo hành rõ ràng và dịch vụ giao hàng nhanh chóng. Đội ngũ kỹ thuật có kinh nghiệm sẵn sàng tư vấn lựa chọn phụ kiện phù hợp nhất cho từng dự án cụ thể, đảm bảo hiệu quả lắp đặt và vận hành lâu dài.
